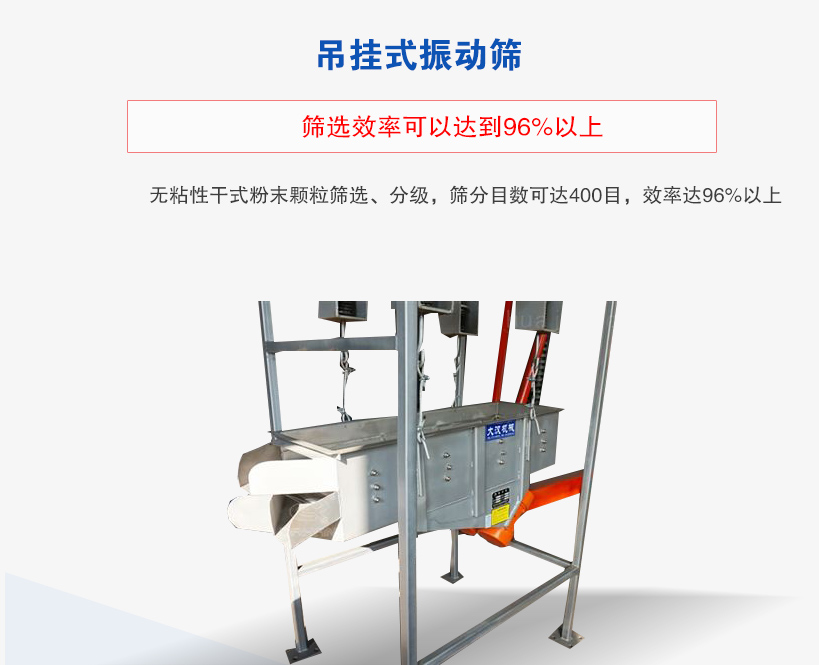

吊掛式振動篩介紹

吊掛式振動篩就是吊掛起來的振動篩，采用懸掛式結構，節省了占地面積，而且方便清潔，更利于用于與其他設備的配套使用。

吊式式振動篩合無粘性干式粉末顆粒篩選、分級，篩分目數可達400目，效率達96%以上，大漢直線振動篩有碳鋼和不銹鋼兩種材質。

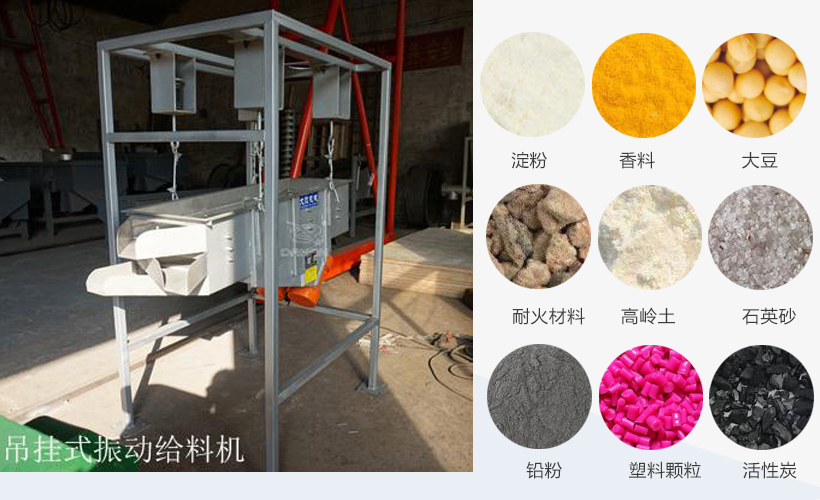

吊掛式振動篩應用行業

食品行業：芝麻、花生、大豆、麥糠、玉米、香料、食鹽、淀粉等。

醫藥行業：中藥粉、顆粒藥丸、微丸等

化工行業：尿素、化肥、焦炭、活性炭等。

冶金行業：耐火材料、高嶺土、石灰、氧化鋁、石英砂、鉛粉、鋁粉等。

其他行業：塑料顆粒、磨料、助劑、活性炭等。

吊掛式振動篩特點

1、采用吊掛式結構，節省了空間位置；

2、可篩分400目以下顆粒狀物料，篩選效率可以達到96%以上；

3、1-5層篩網設計，可同時篩分出2-6種不同粒度的物料，滿足不同客戶的需要;

4、全封閉結構，無粉塵溢散;

5、篩網更換簡單迅速，只需3到5分鐘，篩網材質有多種選擇（尼龍、特種龍、PP網);

6、可以按照用戶要求進行免費設計。

吊掛式振動篩結構及工作原理

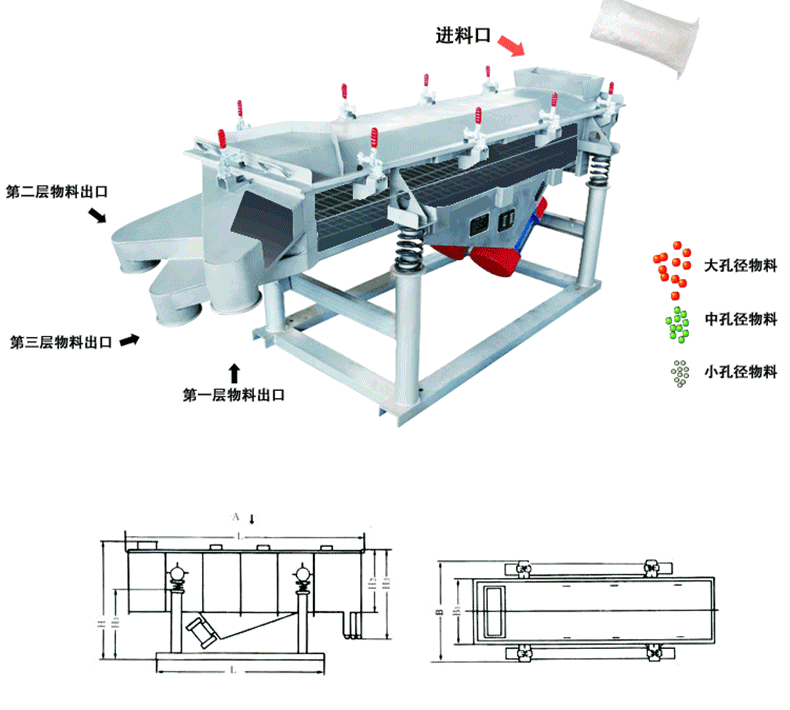

吊掛式振動篩主要由振動電機、進料口、出料口、篩網、吊鉤、減震彈簧等部分組成。

吊掛式振動篩為雙振動電機驅動。當兩臺振動電機做同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍或向前作直線運動，從而達到對物料進行篩選和分級的目的。

側振式直線振動篩技術參數

型號	篩面尺寸 (mm)	篩面層數	網孔尺寸 目	處理量 (t/h)	振次	雙振幅 (mm)	電機功率 (kw)	振動方向角	外形尺寸 (長×寬×高)mm
DZSF515	500×1500	1-5	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF520	500×2000		2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848
DZSF525	500×2500		2-200	0.12-20	960	6-8	2×0.55	45-60	2750×808×938
DZSF1020	100×2000		2-200	0.11-20	960	6-8	2×0.55	45-60	2219×1320×960
DZSF1025	1000×2500		2-200	0.18-15	960	6-8	2×0.75	45-60	2269×1320×960
DZSF1030	1000×2500		2-200	0.1-20	960	6-8	2×1.1	45-60	3219×1340×1120
